پروڈکٹ کا جائزہ
بڑے-قطر کے موڑDN200 اور اس سے اوپر کے برائے نام قطر والے پائپ لائن سسٹمز کے لیے خصوصی دشاتمک پائپ فٹنگز ہیں۔ کمپنی کی پیشہ ورانہ سٹیل پائپ موڑنے والی ٹیکنالوجی کے ذریعے تیار کردہ، مصنوعات کا زیادہ سے زیادہ پروسیسنگ قطر DN2200 ہے، موڑنے والے ریڈیائی 3D سے 10D تک کا احاطہ کرتا ہے، اور انجینئرنگ کی ضروریات کے مطابق کسی بھی زاویے پر اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ ویلڈڈ کہنیوں کے مقابلے میں، موڑیں سائٹ پر ویلڈنگ کے جوڑوں کو 50% سے زیادہ کم کر سکتی ہیں، جس سے ویلڈنگ کے پرزوں کے ممکنہ خطرات کو مؤثر طریقے سے کم کیا جا سکتا ہے اور پائپ لائن سسٹم کی مجموعی آپریشنل وشوسنییتا کو مزید بڑھایا جا سکتا ہے۔ متعدد قومی اور صنعتی معیارات کی تعمیل کرتے ہوئے، مصنوعات کو باضابطہ طور پر متعدد قومی کلیدی پائپ لائن منصوبوں پر لاگو کیا گیا ہے اور بڑے پیمانے پر پائپ لائن انجینئرنگ کے شعبے میں Hebei Haihao کی کلیدی معاون مصنوعات بن گئی ہیں۔

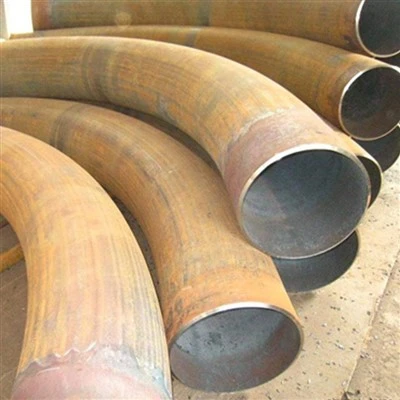

بڑے قطر کا موڑ
ڈائمینشنز
| برائے نام سائز DN | پائپ بیرونی قطر (D) | موڑ کا رداس (R) | دیوار کی موٹائی (ٹی) | موڑ کا زاویہ (A) | سیدھے پائپ سیکشن کی لمبائی (L) | |
| Ⅰ | Ⅱ | |||||
| 600 | 610 | 630 | R=3D~10D | 5-60 ملی میٹر | 90 سے کم یا اس کے برابر | فی کسٹمر کی وضاحتیں |
| 650 | 660 | R=3D~8D | ||||
| 700 | 711 | 720 | R=3D~8D | |||
| 750 | 762 | R=3D~8D | ||||
| 800 | 813 | 820 | R=3D~8D | |||
| 850 | 864 | R=3D~8D | ||||
| 900 | 914 | 920 | R=3D~8D | |||
| 950 | 965 | R=3D~8D | ||||
| 1000 | 1016 | 1020 | R=3D~8D | |||
| 1050 | 1067 | R=3D~8D | ||||
| 1100 | 1118 | 1120 | R=3D~8D | |||
| 1150 | 1168 | R=3D~8D | ||||
| 1200 | 1219 | 1220 | R=3D~8D | |||
| 1250 | 1270 | R=3D~6D | ||||
| 1300 | 1320.8 | R=3D~6D | ||||
| 1350 | 1371.6 | R=3D~6D | ||||
| 1400 | 1422.4 | R=3D~6D | ||||
| 1450 | 1473.2 | R=3D~6D | ||||
| 1500 | 1524 | R=3D~6D | ||||
| 1600 | 1625.6 | R=3D~6D | ||||
| 1800 | 1828.8 | R=3D~6D | ||||
| 2000 | 2032 | R=3D~6D | ||||
فوائد
وسیع بڑے-قطر کی پروسیسنگ کوریج
Hebei Haihao کی زیادہ سے زیادہ پروسیسنگ قطربڑے-قطر کے موڑDN2200 تک پہنچ جاتا ہے، جو طویل-تیل اور گیس کی ترسیل کی پائپ لائنوں اور بڑے-پیمانے کے صنعتی پروجیکٹ پائپ لائنوں کی معاون ضروریات کو پوری طرح پورا کر سکتا ہے۔
لمبے-ریڈیس ڈیزائن کے ساتھ کم درمیانے بہاؤ کی مزاحمت
کا موڑنے والا رداسبڑا قطر موڑتا ہے3D سے بڑا یا اس کے برابر ہے، جو پائپ لائن میں درمیانے درجے کے بہاؤ کی مزاحمت کو مؤثر طریقے سے کم کر سکتا ہے اور درمیانی نقل و حمل کے دوران دباؤ کے نقصان کو کم کر سکتا ہے۔
مضبوط موافقت کے ساتھ مرضی کے مطابق موڑنے والا زاویہ
15 ڈگری سے 180 ڈگری تک زاویوں کی اپنی مرضی کے مطابق پروسیسنگ کی حمایت کرتا ہے، جو پائپ لائن کی ترتیب اور پیچیدہ خطوں اور صنعتی سائٹ کے عمل کی سمت کی ضروریات کو مکمل طور پر ڈھال سکتا ہے۔
پیرامیٹرز
- دیوار کی موٹائی کا شیڈول:Sch10, Sch20, STD, Sch40, Sch80, Sch160, XXS۔
- موڑ کا رداس:R=1.5D (مختصر رداس)، R=3D، 5D، 6D، 8D، 10D (لمبا رداس) یا انجینئرنگ ڈرائنگ کے مطابق اپنی مرضی کے مطابق۔
- موڑ زاویہ:15 ڈگری، 30 ڈگری، 45 ڈگری، 60 ڈگری، 90 ڈگری، 180 ڈگری، اور کوئی بھی غیر- معیاری زاویہ۔
- عمل درآمد کے معیارات:GB/T 12459, GB/T 13401, ASME B16.9, SY/T 5257, SH 3408, HG/T 21635۔
کمپنی کی خدمات
Hebei Haihao بڑے-قطر کے موڑ کے لیے بنیادی معاون خدمات فراہم کرتا ہے پری-سیلز تکنیکی ڈاکنگ سے پوسٹ کرنے کے لیے-ڈیلیوری آن-سائٹ سپورٹ: پری-سیلز پروفیشنل ٹیم ڈیزائن سروے میں تعاون کرتی ہے۔ سنگل-ٹکڑا حسب ضرورت غیر-معیاری ضروریات کے لیے دستیاب ہے بغیر سڑنا کھولے، اپنی مرضی کے مطابق مصنوعات کے پیداواری دور کو مختصر کرتے ہوئے؛ اضافی-لمبی مڑی ہوئی ٹیوبوں کو شپمنٹ سے پہلے اینٹی-تصادم اور اینٹی-ڈیفارمیشن ٹریٹمنٹ کے ساتھ مضبوط کیا جاتا ہے، اور نقصان کو یقینی بنانے کے لیے خصوصی ٹرانسپورٹیشن کو مربوط کیا جاتا ہے-مفت ترسیل؛ ایک مکمل پراسیس-ٹریس ایبل کوالٹی رپورٹ پہنچنے پر فراہم کی جاتی ہے، اور-سائٹ پر تکنیکی بریفنگ اور مسئلہ{14}}حل کرنے میں پیشہ ور تکنیکی ماہرین کی طرف سے مدد فراہم کی جاتی ہے۔
